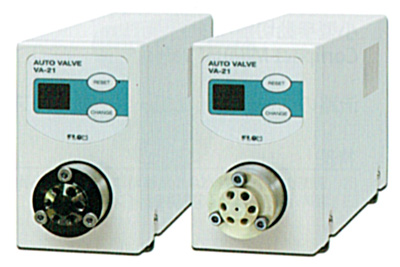

FLOM社製 自動切換バルブ Valve Unit VA-21シリーズ
一般分析、高速分析、分取、流路選択など幅広い分野で利用可能です。
特長
- 用途に合わせてさまざまな流路タイプのバルブを用意
- 大流量タイプやノンメタルタイプもラインアップ
- 独自技術によるバルブの高耐久化
仕様
| 製品名 | 自動切換バルブ | |
| 型式 | VA-21 | |
| 駆動部 | DCギヤモーターによるドライブ | |
| 切換モード | 2方スイッチング、ロータリー | |
| 手動入力 | ポジションチェンジ、ポジションリセット | |
| 接点入出力信号 | 入力 | ポジションチェンジ・指定・リセット |
| 出力 | ポジション、エラー | |
| 電源仕様 | AC100～240V 50/60Hz MAX50W | |
| 寸法(mm) | 116(H)×66(W)×200(D) 突起物を除く | |
| 質量 | 約2.0kg | |
スイッチングバルブ
| 型式 | VA-21-601 | VA-21-602 | VA-21-603 | VA-21-604 |
| 規格 | 6方切換 | |||
| 切換タイプ |  6方切換 |
|||
| 耐圧 | 40MPa(5800psi) | 30MPa(4350psi) | 40MPa(5800psi) | 30MPa(4350psi) |
| 接液部材質 | SUS、PEEK | PEEK | SUS、PEEK | PEEK |
| 接続チューブ径 | 1/16" | 1/16" | 1/16" | 1/16" |
| 接続ネジ規格 | No.10-32UNF | No.10-32UNF | No.10-32UNF | No.10-32UNF |
| 流路径 | 0.25mm(0.01") | 0.25mm(0.01") | 0.5mm(0.02") | 0.5mm(0.02") |
| 商品コード | SAV-VA-21-601 | SAV-VA-21-602 | SAV-VA-21-603 | SAV-VA-21-604 |
| 価格(税別) | ￥220,000 | ￥225,000 | ￥200,000 | ￥205,000 |
| 型式 | VA-21-605 | VA-21-606 | VA-21-607 | VA-21-608 | VA-21-609 | VA-21-610 |
| 規格 | 6方切換 | 4方切換 | ||||
| 切換タイプ | 6方切換 |
 4方切換 |
||||
| 耐圧 | 20MPa(2900psi) | 20MPa(2900psi) | 5MPa(725psi) | 5MPa(725psi) | 40MPa(5800psi) | 30MPa(4350psi) |
| 接液部材質 | SUS、PEEK | PEEK | SUS、PEEK | PEEK | SUS、PEEK | PEEK |
| 接続チューブ径 | 1/16" | 1/16" | 3.0mm or 1/8" | 3.0mm or 1/8" | 1/16" | 1/16" |
| 接続ネジ規格 | No.10-32UNF | No.10-32UNF | M8×1.25 | M8×1.25 | No.10-32UNF | No.10-32UNF |
| 流路径 | 1.0mm(0.04") | 1.0mm(0.04") | 2.0mm(0.079") | 2.0mm(0.079") | 0.5mm(0.02") | 0.5mm(0.02") |
| 商品コード | SAV-VA-21-605 | SAV-VA-21-606 | SAV-VA-21-607 | SAV-VA-21-608 | SAV-VA-21-609 | SAV-VA-21-610 |
| 価格(税別) | ￥200,000 | ￥205,000 | ￥200,000 | ￥205,000 | ￥195,000 | ￥200,000 |
| 型式 | VA-21-611 | VA-21-612 | VA-21-613 | VA-21-614 |
| 規格 | 1-2方切換(3方バルブ) | |||
| 切換タイプ |  1-2方切換(3方バルブ) |
|||
| 耐圧 | 40MPa(5800psi) | 30MPa(4350psi) | 5MPa(725psi) | 5MPa(725psi) |
| 接液部材質 | SUS、PEEK | PEEK | SUS、PEEK | PEEK |
| 接続チューブ径 | 1/16" | 1/16" | 3.0mm or 1/8" | 3.0mm or 1/8" |
| 接続ネジ規格 | No.10-32UNF | No.10-32UNF | M8×1.25 | M8×1.25 |
| 流路径 | 0.5mm(0.02") | 0.5mm(0.02") | 2.0mm(0.079") | 2.0mm(0.079") |
| 商品コード | SAV-VA-21-611 | SAV-VA-21-612 | SAV-VA-21-613 | SAV-VA-21-614 |
| 価格(税別) | ￥195,000 | ￥200,000 | ￥200,000 | ￥205,000 |
ロータリーバルブ
| 型式 | VA-21-615 | VA-21-616 | VA-21-617 | VA-21-618 | VA-21-619 | VA-21-620 |
| 規格 | 1-4方切換 | 1-6方切換 | ||||
| 切換タイプ |  1-4方切換 |
 1-6方切換 |
||||
| 耐圧 | 40MPa(5800psi) | 30MPa(4350psi) | 40MPa(5800psi) | 30MPa(4350psi) | 5MPa(725psi) | 5MPa(725psi) |
| 接液部材質 | SUS、PEEK | PEEK | SUS、PEEK | PEEK | SUS、PEEK | PEEK |
| 接続チューブ径 | 1/16" | 1/16" | 1/16" | 1/16" | 3.0mm or 1/8" | 3.0mm or 1/8" |
| 接続ネジ規格 | No.10-32UNF | No.10-32UNF | No.10-32UNF | No.10-32UNF | M8×1.25 | M8×1.25 |
| 流路径 | 0.5mm(0.02") | 0.5mm(0.02") | 0.5mm(0.02") | 0.5mm(0.02") | 2.0mm(0.079") | 2.0mm(0.079") |
| 商品コード | SAV-VA-21-615 | SAV-VA-21-616 | SAV-VA-21-617 | SAV-VA-21-618 | SAV-VA-21-619 | SAV-VA-21-620 |
| 価格(税別) | ￥200,000 | ￥210,000 | ￥200,000 | ￥210,000 | ￥210,000 | ￥215,000 |
| 型式 | VA-21-621 | VA-21-622 |
| 規格 | 1-12方切換 | |
| 切換タイプ |  1-12方切換 |
|
| 耐圧 | 20MPa(2900psi) | 20MPa(2900psi) |
| 接液部材質 | SUS、PEEK | PEEK |
| 接続チューブ径 | 1/16" | 1/16" |
| 接続ネジ規格 | No.10-32UNF | No.10-32UNF |
| 流路径 | 0.5mm(0.02") | 0.5mm(0.02") |
| 商品コード | SAV-VA-21-621 | SAV-VA-21-622 |
| 価格(税別) | ￥215,000 | ￥225,000 |
VA-21用オプション部品
| 型式 | 品名 | 価格 |
|---|---|---|
| UF2100-01 | VA-21 I/Oケーブル (チェンジ・リセットのみ) |
￥7,000 |
| UF2100-02 | VA-21 シリアル通信ケーブル |
￥10,000 |
| PF-505-01 | RS485通信ケーブル |
￥6,000 |
| PF-505-03 | RS485通信延長ケーブル |
￥9,000 |
